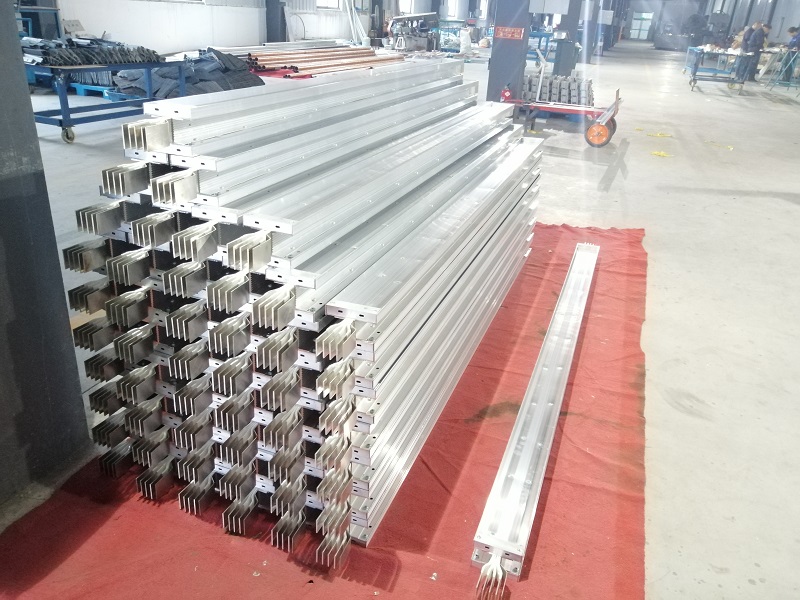

密集型母線槽連接采用高絕緣、耐電弧、阻燃的高強度絕緣板，連接用帶絕緣套管的螺栓緊固。根據規范要求為了滿足母線的搭接面積，螺栓孔與螺栓間隙較小，由于母線螺栓加絕緣套管間隙更窄。在連接兩段母線槽的主母線時，兩段母線軸線應嚴格保持在一條中心線上，兩段母線的母線與絕緣板的螺栓孔應完全對齊。密集型母線槽擰緊螺栓，每個螺栓依次施加均勻的力，目的是為了防止螺栓上的絕緣套管在安裝過程中被剪切力損壞。

　　在施工的過程中，如果發現螺栓絕緣套管受力損害形成母線槽的具體裝置絕緣下降的狀況，接地連接選用母線殼體能契合接地要求，但當母線外殼悉數選用噴涂處理時，須用導線將兩段母線槽用接地螺栓銜接。母線槽在裝置之前和裝置之后應對其進行絕緣查看，并進行比較查看是否因為裝置質量問題形成母線槽絕緣下降。

　　在安裝中應檢查與調試母線才設備是非常重要，整個現場安裝過程中，每一個功能單元安裝前都要用500Mft搖表測絕緣電阻，正常情況下單個密集母線功能單元絕緣電阻大于20Mft以上才可安裝，而且每安裝一個功能單元，都要檢測絕緣電阻，并且每次要求大于20Mft，但對南方潮濕的場所，線路長度大于100m的密集母線系統絕緣電阻不得低于5 兆歐才可無負載通電調試。推薦閱讀：密集型母線槽功能被分為哪幾種類型

　　密集母線槽插接箱主要向二級用電設備饋電，插接箱安裝先根據圖紙要求，找到對應的插口，安裝時先固定直線段上的固定柱，然后按安裝圖紙所示位置插下，擰緊固定夾。插接時注意插腳與母線槽上的母排搭接可靠，夾緊緊密，相序一一對應。另外，多數母線槽廠家生產的插接箱有帶電不能插拔的自鎖裝置,但安裝前仍然要檢查核實在斷電情況下才允許插拔安裝。

　　母線槽始端無論與配電柜還是變壓器連接，都要保證系統相序一致，配電柜母線出線端與母線槽始端連接直接用銅母排連接。安裝時保證相間距符合低壓電氣產品安裝要求，變壓器出線端與密集母線槽連接時，始端箱內變壓器低壓側端子與母線連接采用軟連接。一方面降低變壓器運行噪音，另一方面可防止地震時引起的破壞，同時消除測繪安裝誤差。

　　母線設備的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段，由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。

　　密集型母線槽電氣設備安裝可直接從變壓器接到低壓配電柜，也可從低壓柜直接接到配電系統作為配電干線線路。母線槽具有體積小、結構緊湊、傳輸電流大、維護利便等長處，總之就是工礦、企事業和高屋建筑中供配電設備，起到了電力輸送的作用。
